电压表
概述

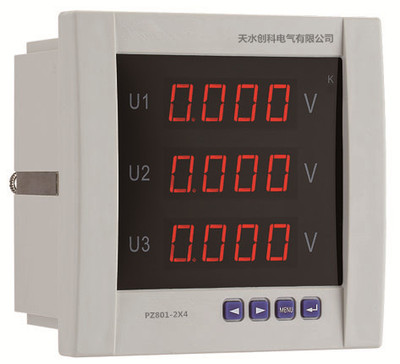

PZ 801系列数显电压表是我公司在十多年的研制数显电测仪表经验及充份研究国内外产品、用户需求和高低压配电的基础上研制而成的新一代电测仪表。基于最新MCU微处理器技术和模块化结构,产品具备高抗干扰性,高稳定性,高精度等特点。适用于配电系统的单相和三相电压参数测量。该系列仪表变比可调,支持开关量输入、继电器输出、模拟量输出及通讯(RS485 MODBUS-RTU协议),提供多种不同的安装尺寸,可直接替代模拟指针电流表,更广泛的适用于各种控制系统(SCADA、DCS等)。
技术指标
精度等级 | 0.5级 |
显示 | LED或 LCD显示 |
网络 | 单相或三相 |
输入测量 | 电压 | 额定值 | AC100V、AC400V、DC10V、DC500V等 |
|
| 过负荷 | 持续:1.2倍 瞬时:电压2倍(10秒) |
|
| 功 耗 | <0.4VA(每相) |
|
| 阻 抗 | >300KΩ |
频率 | 50/60Hz±10% |
电源 | 工作范围 | AC、DC 80V~270V |
| 功耗 | ≤5VA |
输出 | 数字量 | RS485接口,MODBUS-RTU协议 |
| 模拟量输出 | 单相为1路(三相为3路) DC4-20mA/0-20mA |
| 开关量 | 4路开关量输入,干节点方式 2(3)路开关量输出,干结点继电器 |
工作条件 | 环境温度: -10~55℃,相对湿度 ≤93%,无腐蚀气体场所,海拔高度 ≤2500m |
隔离耐压 | 输入和电源 >2kV,输入和输出 >2kV,电源和输出 >1.5kV |
绝缘电阻 | ≥100MΩ |
